روشهای خم کاری و نصب لوله فولادی برق در ساختمان
لوله فولادی برق یکی از مقاومترین و ایمنترین گزینهها برای محافظت از سیمکشی الکتریکی در ساختمانهاست. این لولهها به دلیل استحکام بالا، مقاومت در برابر ضربه و جلوگیری از نفوذ رطوبت و آسیبهای محیطی، در پروژههای مسکونی، صنعتی و تجاری استفاده گستردهای دارند.
یکی از مهمترین مراحل استفاده از این لولهها، خمکاری صحیح و نصب اصولی آنهاست. هر خطا در این مراحل میتواند عملکرد سیستم برقکشی را تحت تأثیر قرار داده و حتی منجر به خطرات ایمنی شود.
در این مقاله بهصورت کاملاً کاربردی و مرحلهبهمرحله، بهترین روشهای خمکاری و نصب لوله فولادی برق در ساختمان را بررسی میکنیم.
اهمیت خم کاری صحیح لوله فولادی برق
خمکاری لوله فولادی تنها برای زیبایی کار یا سازماندهی مسیر نیست؛
بلکه نقش مهمی در موارد زیر دارد:
- کاهش تعداد اتصالات غیرضروری
- افزایش ایمنی و جلوگیری از نفوذ رطوبت
- کاهش احتمال گیرکردن کابل هنگام عبور
- صرفهجویی در زمان و هزینه اجرای پروژه
- افزایش طول عمر سیستم لولهکشی
در صورتی که خمکاری با زاویه مناسب، شعاع استاندارد و بدون چینخوردگی انجام نشود، ممکن است کابلها هنگام عبور آسیب ببینند یا حتی مسیر بهطور کامل مسدود شود.

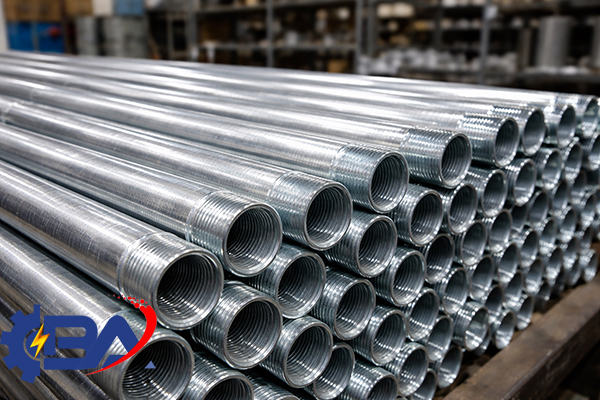

انواع لولههای فولادی مورد استفاده در برقکشی
همه لولههای فولادی قابلیت خمکاری ندارند. برخی از رایجترین انواع لوله فولادی در تأسیسات الکتریکی عبارتاند از:
1. لوله فولادی سیاه (Black Steel Conduit)
- استحکام بالا
- مناسب محیطهای خشک
- خمکاری آن نیازمند ابزار قویتر است
2. لوله فولادی گالوانیزه
- مقاوم در برابر زنگزدگی
- مناسب نصب روکار و محیطهای مرطوب
- خمکاری آن باید با دقت بیشتری انجام شود
3. لوله فولادی سرد (EMT)
- سبکتر و مناسب خمکاری
- انعطافپذیری بیشتر
- برای پروژههای توکار بسیار پرکاربرد
ابزارهای مورد نیاز برای خمکاری لوله فولادی
برای خمکاری اصولی، ابزارهای زیر معمولاً مورد استفاده قرار میگیرند:
- خمکن دستی (Hand Bender) برای لولههای EMT و سایزهای کوچک
- خمکن هیدرولیکی برای سایزهای بزرگ و لولههای سنگین
- فنر خمکن داخلی یا خارجی جهت جلوگیری از لهشدگی
- متر و مارکر برای تعیین نقاط خم
- تراز لیزری یا دستی برای دقیق بودن زاویه خم
- روغن صنعتی برای کاهش اصطکاک در برخی روشها
روشهای خمکاری لوله فولادی برق

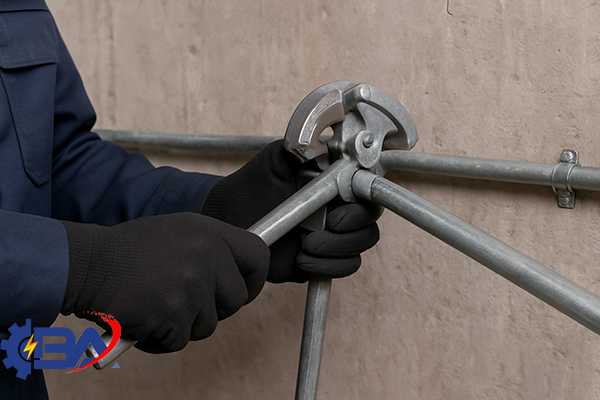

1. خمکاری با خمکن دستی
این روش برای لولههای سایز ۱۳.۵ تا ۲۵ معمولاً استفاده میشود.
مراحل:
- نقطه شروع خم را مشخص کنید.
- لوله را در شیار مناسب دستگاه قرار دهید.
- با استفاده از پا و دست، فشار را به آرامی اعمال کنید.
- زاویه خم را با تراز بررسی کنید.
- در صورت لزوم اصلاحات کوچک انجام دهید.
مزایا:
- سرعت بالا
- هزینه پایین
- مناسب پروژههای ساختمانی کوچک و متوسط
2. خمکاری با دستگاه خمکن هیدرولیکی
برای لولههای قطورتر یا پروژههای صنعتی استفاده میشود.
مراحل:
- تنظیم قالب متناسب با قطر لوله
- قرار دادن لوله در محل دقیق
- فعال کردن پمپ هیدرولیک
- کنترل تدریجی زاویه خم
- جلوگیری از چینخوردگی با کاهش فشار ناگهانی
مزایا:
- دقت بالا
- امکان خمکاری لولههای ضخیم
- بدون آسیب به جداره لوله
3. خمکاری با فنر داخلی یا خارجی
این روش بیشتر برای جلوگیری از لهشدگی و صاف ماندن جداره لوله استفاده میشود.
فنر داخلی:
داخل لوله قرار میگیرد و از شکلگیری شکنندگی جلوگیری میکند.
فنر خارجی:
روی بدنه لوله نصب میشود و با توزیع فشار از آسیب جلوگیری میکند.
مناسب برای:
- خمهای جزئی
- لولههای سبکتر
- کارهای ظریف
نکات مهم هنگام خمکاری لوله فولادی
برای جلوگیری از خطا و ایجاد خم استاندارد، رعایت نکات زیر ضروری است:
- از خمکاری با زاویه کمتر از حد استاندارد استفاده کنید و سپس بهآرامی زاویه را کامل کنید.
- زاویههای ۹۰ درجه در صورت امکان به دو خم ۴۵ درجه تبدیل شوند تا عبور کابل راحتتر باشد.
- از خمکاری در نقطه اتصال رزوهدار خودداری کنید.
- لوله را در حین خمکاری گرم نکنید؛ باعث تضعیف ساختار آن میشود.
- از فشار ناگهانی پرهیز کنید تا لوله ترک نخورد.
روشهای نصب لوله فولادی برق در ساختمان
1. نصب توکار (داخل دیوار و کف)
در پروژههای مسکونی و اداری رایجتر است.
مراحل نصب:
- تعیین مسیر استاندارد بر اساس نقشه برق
- شیارزنی و ایجاد مسیر
- قرار دادن لولهها در مسیر
- تثبیت با بست و سیم آرماتور
- انجام تست عبور سیم
- پوشاندن مسیر با ملات یا گچ
نکات مهم:
- مسیر باید کاملاً مستقیم باشد.
- عمق شیار مطابق استاندارد باشد.
- لولهها قبل از پوششدهی تست شوند.

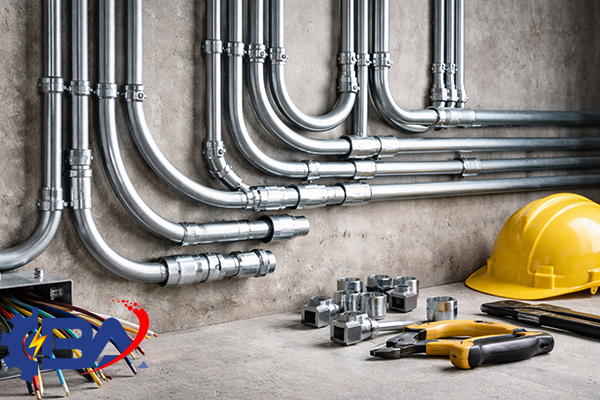

2. نصب روکار
در سولهها، کارگاهها و محیطهای صنعتی کاربرد دارد.
مراحل نصب:
- نصب ساپورت و بست فلزی روی دیوار یا سقف
- قرار دادن لولهها روی ساپورت
- استفاده از اتصالات رزوهای
- رعایت فاصله ثابت بین لولهها
- تست نهایی مسیر عبور سیم
مزایا:
- نصب سریع
- امکان دسترسی آسان برای تعمیرات
- مقاومت زیاد در برابر عوامل محیطی
انواع اتصالات مورد استفاده در نصب
برای اتصال لوله فولادی برق، معمولاً از موارد زیر استفاده میشود:
- زانویی (Elbow) برای تغییر مسیر
- کوپلینگ برای اتصال دو لوله
- بوشن برای ایجاد رزوه استاندارد
- سهراهی و جعبه تقسیم برای انشعاب
- گلند فلزی برای ورود کابل به تابلو یا جعبه
نکته مهم این است که اتصالات باید ضدزنگ باشند، بهخصوص در مناطق مرطوب.

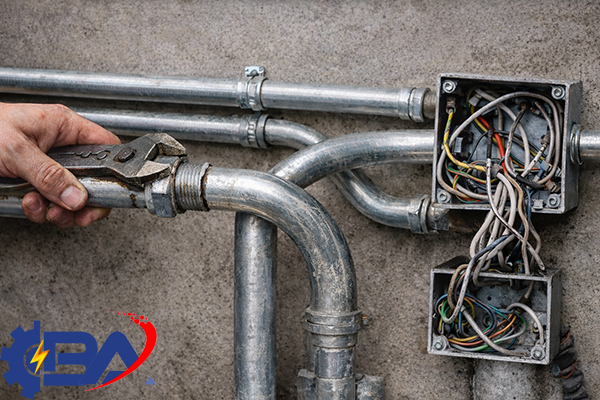

نکات ایمنی و کنترل نهایی نصب
- مسیر لولهها نباید به سازه اصلی ساختمان فشار وارد کند.
- رزوهها باید کامل و بدون پلیسه باشند.
- قبل از عبور کابل، مسیر با فنر تست شود.
- اتصالات باید بدون نشتی و کاملاً سفت باشند.
- لولهها باید عاری از زنگزدگی و خوردگی باشند.
- از اتصال لولههای غیر همجنس خودداری کنید (مثلاً فولاد و آلومینیوم).
جمعبندی
خمکاری و نصب صحیح لوله فولادی برق نقش مهمی در ایمنی و دوام سیستم برق ساختمان دارد. با استفاده از ابزار مناسب، رعایت استانداردهای خمکاری و اجرای اصولی نصب، نهتنها امنیت کار افزایش مییابد، بلکه هزینههای تعمیر و نگهداری در آینده نیز کاهش پیدا میکند.
