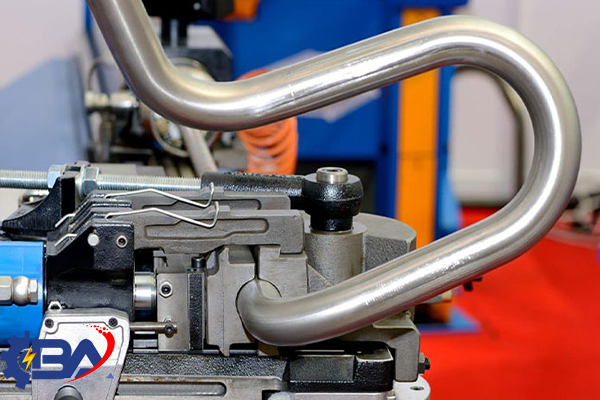

مراحل خم ‌کاری و نصب لوله‌ فولادی برق

لوله‌های فولادی برق یکی از پرکاربردترین اجزای سیستم‌های تأسیسات الکتریکی به‌شمار می‌روند که نقش مهمی در حفاظت از سیم‌ها و کابل‌های برق ایفا می‌کنند. اجرای اصولی و صحیح لوله‌کشی، به‌ویژه خم‌کاری دقیق، می‌تواند تأثیر زیادی بر ایمنی، دوام و زیبایی سیستم برق‌رسانی داشته باشد. در این مقاله به بررسی کامل مراحل خم‌ کاری و نصب لوله‌ فولادی برق می‌پردازیم.

لوله فولادی برق (Electrical Metallic Tubing – EMT) یا به‌طور کلی Conduit فلزی، یک پوشش محافظ فلزی برای عبور سیم‌های برق است. این لوله‌ها معمولاً از فولاد گالوانیزه ساخته می‌شوند و در دو نوع “روکار” و “توکار” نصب می‌گردند. مقاومت بالا در برابر ضربه، حرارت و خوردگی از جمله ویژگی‌های این لوله‌ها است.

چرا خم‌کاری صحیح اهمیت دارد؟

خم‌کاری دقیق لوله‌ها برای موارد زیر ضروری است:

• کاهش نیاز به اتصالات متعدد
• حفظ زیبایی و نظم در اجرای تاسیسات
• پیشگیری از آسیب به سیم‌ها هنگام عبور از داخل لوله
• افزایش سرعت نصب و کاهش هزینه اجرا

ابزارهای مورد نیاز برای خم‌کاری لوله فولادی

برای خم‌کاری اصولی لوله‌های فولادی برق به ابزارهای زیر نیاز است:

• خم‌کن دستی یا هیدرولیکی
• متر فلزی و علامت‌زن (مارکر)
• اره یا دستگاه برش لوله
• سوهان و ابزار تمیزکاری لبه‌ها
• روغن مخصوص برای کاهش اصطکاک (در خم‌کاری‌های سنگین)

مراحل خم‌کاری لوله فولادی برق

اندازه‌گیری دقیق و علامت‌گذاری

ابتدا باید مسیر حرکت لوله مشخص و اندازه‌گیری شود. نقطه دقیق خم باید با دقت روی لوله علامت‌گذاری گردد. دقت در این مرحله، نقش مهمی در هماهنگی مسیر و جلوگیری از خطا دارد.

انتخاب نوع خم و زاویه مورد نظر

خم‌ها می‌توانند ۹۰ درجه، ۴۵ درجه یا خم‌های ترکیبی باشند. انتخاب نوع و زاویه‌ی خم باید بر اساس طراحی نقشه تاسیسات انجام شود.

قرار دادن لوله در دستگاه خم‌کن

لوله را به‌درستی داخل شیار مناسب دستگاه خم‌کن قرار دهید. در خم‌کن‌های دستی، تراز بودن لوله بسیار مهم است تا از پیچش و شکستگی جلوگیری شود.

انجام خم‌کاری با اعمال فشار یکنواخت

با اعمال فشار کنترل‌شده، لوله را به‌آرامی خم کنید. توجه داشته باشید که زاویه خم باید دقیقاً با زاویه مورد نیاز مطابقت داشته باشد. استفاده از ابزار زاویه‌سنج در این مرحله توصیه می‌شود.

بازرسی و تصحیح خم (در صورت نیاز)

پس از خم‌کاری، خم ایجاد شده باید بررسی شود. اگر زاویه کمی بیشتر یا کمتر از مقدار دلخواه باشد، می‌توان با دقت اصلاح کرد. در صورت خم زیاد، بازگشت لوله دشوار یا غیرممکن است.

نوشته مشابه:

چالش‌ها و راهکارهای اجرای سیستم لوله‌ کشی فولادی برق در پروژه‌های عمرانی

مراحل نصب لوله فولادی برق

طراحی مسیر لوله‌کشی

قبل از شروع نصب، مسیر دقیق لوله‌ها باید طبق نقشه برق طراحی و روی دیوار یا سقف مشخص شود. مسیر باید مستقیم، با حداقل خم، و به دور از موانع سازه‌ای باشد.

برش لوله‌ها در اندازه مناسب

با اره مخصوص یا دستگاه برش، لوله‌ها را با دقت به‌اندازه مورد نیاز ببُرید. پس از برش، لبه‌ها را با سوهان صاف کرده و پلیسه‌گیری کنید تا سیم هنگام عبور آسیب نبیند.

خم‌کاری در صورت نیاز

در نقاطی که مسیر مستقیم نیست، از خم‌کاری استفاده می‌شود. همان‌طور که پیش‌تر گفتیم، باید از خم‌کن استاندارد استفاده شود تا زاویه‌ها دقیق باشند.

اتصال لوله‌ها به یکدیگر

با استفاده از اتصالات مخصوص مانند بوشن، زانو، قفل و بست، لوله‌ها به‌یکدیگر متصل می‌شوند. اتصالات باید محکم، تراز و بدون درز باشند.

فیکس‌کردن لوله به دیوار یا سقف

لوله‌ها باید با بست‌های فلزی مناسب در فواصل منظم محکم شوند. استفاده از رول‌پلاک و پیچ مناسب برای هر بست الزامی است. این فاصله معمولاً بین ۱ تا ۱.۵ متر توصیه می‌شود.

اجرای سیم‌کشی داخل لوله‌ها

پس از نصب کامل لوله‌ها، می‌توان سیم‌کشی را با فنر سیم‌کش یا دستگاه مخصوص انجام داد. اطمینان حاصل کنید که هیچ‌گونه مانعی در مسیر وجود ندارد.

تست نهایی و عایق‌بندی

در پایان، مسیر سیم‌کشی تست شده و در صورت نیاز با نوار عایق یا درپوش‌های مخصوص پوشانده می‌شود.

نکات مهم در نصب لوله فولادی برق

• از خم بیش از حد در مسیرها خودداری کنید. طبق استاندارد، نباید بیش از دو خم ۹۰ درجه در یک مسیر متوالی بدون دسترسی به سیم وجود داشته باشد.
• در محیط‌های مرطوب از لوله‌های فولادی گالوانیزه گرم استفاده کنید.
• لوله‌کشی برق را از مسیرهای موازی با لوله‌های گاز یا آب با فاصله مناسب عبور دهید.
• رعایت کدهای ملی ساختمان و آیین‌نامه برق ایران الزامی است.

نتیجه‌گیری

خم‌کاری و نصب لوله‌های فولادی برق نیاز به دقت، ابزار مناسب و دانش فنی دارد. اجرای صحیح این مراحل، علاوه‌بر افزایش ایمنی سیستم برق، موجب تسهیل در نگهداری و افزایش طول عمر تجهیزات می‌شود. با رعایت اصول بیان‌شده در این مقاله می‌توان از بروز خطاهای رایج و هزینه‌های اضافی جلوگیری کرد.
